Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình

Nhiều người hỏi rằng lắp thanh nhôm định hình LED có khó hay không? Liệu với những thiết kế đơn giản thì tự chúng ta có lắp được không hay yêu cầu phải có kĩ thuật lắp ráp?

Đèn led thanh nhôm là sản phẩm mới trong thế hệ đèn led được an toàn cho hầu hết các ứng dụng thắp sáng dân dụng. Người dùng có thể thỏa sức sáng tạo ra các mẫu thiết kế mới lạ với sự phong phú của hình dạng thanh nhôm chữ U, chữ V và các miếng ốp từ chất liệu cơ bản đến loại cao cấp nhất.

Với đường nét hiện đại, độ bền cao, ánh sáng tự nhiên nhất và an toàn với sức khỏe và môi trường (dùng nguồn điện thấp, nhiệt tỏa ra thấp), đèn led thanh nhôm có thể được ứng dụng trong các thiết kế trang trí nội và ngoài trời, như nội thất dân dụng, công ty, văn phòng…

Dây đèn led dán bên trong thanh nhôm với mắc màu và độ sáng khác nhau, được dán trực tiếp vào thanh nhôm và được phủ bên ngoài bởi thanh nhựa Polycarbonate với tùy chọn nhựa trong tán xạ ánh sáng trực tiếp hoặc kính mờ cao cấp.

Dụng cụ cần thiết: Que hàn điện, kéo tuốt dây điện, dây điện cỡ nhỏ, cưa sắt để cưa thanh nhôm và nhựa bọc.

Cấu tạo của thanh nhôm định hình gắn dây LED

Trước hết, để lắp dây LED vào thanh nhôm định hình bạn phải hiểu rõ cấu tạo của nó:

Thanh nhôm gắn led có cấu tạo đơn giản gồm khung nhôm định hình bên ngoài và vỏ nhựa PC PMMA (PC PMMA – polymethyl methacrylate), bên trong là dải dây led dán vào thanh nhôm, tất cả dải dây led được được đấu ra 1 bộ chấn lưu. Đi kèm với các thanh nhôm led là phụ kiện đi kèm bao gồm: tấm tán sáng: nhựa polycarbonnate, các lựa chọn mặt nhựa (mờ, trong suốt), phụ kiện đi kèm 2 bọc đầu, móc treo. Đây là những phụ kiện đi kèm này không thể thiếu khi lắp đặt thanh nhôm gắn đèn led.

Lắp đặt thanh nhôm định hình LED có dễ hay không?

Thanh nhôm gắn LED là sản phẩm khá mới mẻ nên nhiều người chắc chắn còn phân vân không biết việc lắp đặt có dễ không? Đừng lo lắng quá, việc lắp đặt thanh nhôm LED rất đơn giản, tương tự như đèn điện thông thường. Tuy nhiên, ở những vị trí lắp đặt “hiếm hóc” bạn nên cẩn thận để lắp đặt đèn vừa vặn và đảm bảo thẩm mỹ.

Như vậy, nếu như bạn có chút am hiểu về điện thì hoàn toàn có thể mua về tự lắp đặt hoặc nếu lắp đặt với số lượng lớn bạn có thể nhờ sự hỗ trợ từ đơn vị cung cấp sản phẩm. Thông thường các đơn vị cung cấp sản phẩm sẽ hỗ trợ bạn lắp đặt tại nhà.

Chi tiết cách cách đấu đèn LED thanh nhôm

Chuẩn bị bọc chì dây điện:

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Bọc chì dây đầu dây điện

Tách vỏ bọc dây điện khoảng 3 mm và chấm chì đầu dây (dùng que hàn điện đánh sạch đầu dây trong nhựa thông trước khi chấm chì)

Trước khi chấm chì nhớ luồn dây qua nút bịt nhựa, loại có lỗ luồn dây

Luôn dùng cỡ dây 18 hoặc 22 AWG.

Bạn có thể tìm hiểu về dây dẫn cho đèn LED dây tại đây: Dây dẫn cho đèn LED

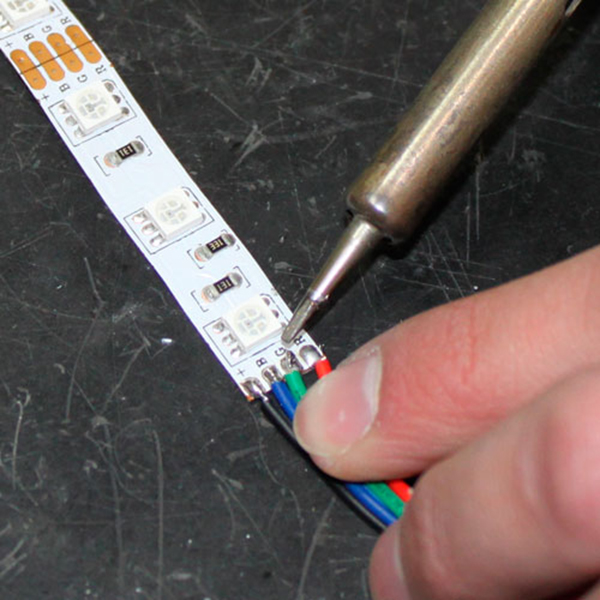

Hàn dây đèn led và kiểm tra kết nối

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Tiến hành hàn dây LED và kiểm tra kết nối

Chấm chì vào tiếp điểm trên dây đèn led, nhớ tẩy sạch bằng nhựa thông để tăng tính tiếp xúc nhé. Tiến hành hàn dây điện đã trang bị bước trên vào tiếp điểm của dây đèn led.

Kiểm tra dây điện không bị chéo và chì hàn không lem giữa các tiếp điểm với nhau

Đầu điện vào kiểm tra dây đèn led chiếu sáng tốt.

Bên trên là cách đấu đèn LED thanh nhôm không có cảm biến. Đối với các loại cảm biến thông dụng như hiện nay thì chúng ta cần phải đấu nối cảm biến trước nguồn vào của dây LED để chúng hoạt động trơn tru. Với mỗi loại cảm biến khác nhau thì cách đấu đèn LED thanh nhôm lại khác nhau tùy thuộc vào độ phức tạp của mạch điện. Sau khi đấu nối chúng ta bắt đầu bọc cách điện đầu nối cho đảm bảo an toàn.

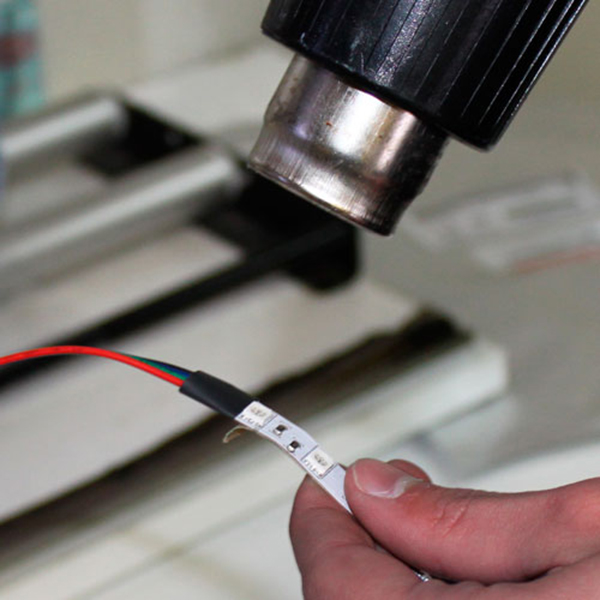

Bọc cách điện đầu nối

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Bọc cách điện và kiểm tra đầu nối

Dùng băng keo điện bọc kỹ phần đầu nối vừa hàn xong. Chú ý không bọc chồng lên đèn led bên cạnh.

Đảm bảo không có rò điện tại đầu nối với thanh nhôm bên ngoài

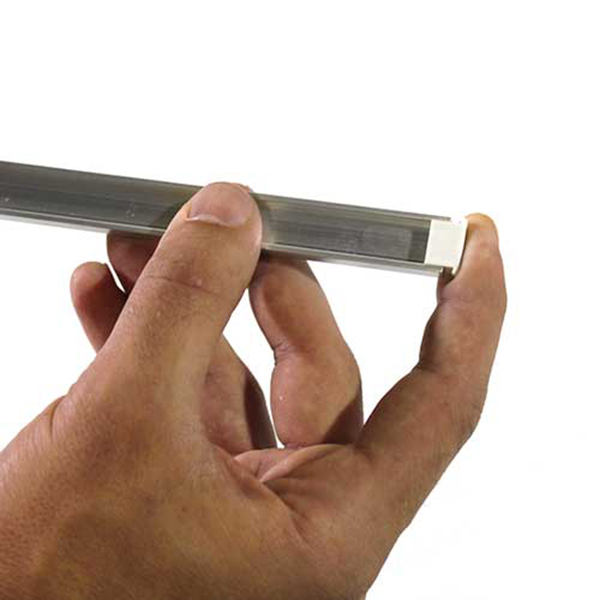

Lắp đầu bịt thanh nhôm

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Bịt đầu thanh nhôm

Thanh nhôm nên bịt kín bởi nút bịt đi kèm để đảm bảo thẩm mỹ và tránh côn trùng/bụi vào trong đèn.

Kiểm tra chiều dài nút bị để cắt dây đèn led hợp lý

Đo và cắt dây đèn led

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Đo và cắt dây LED cho chính xác

Đặt dây đèn led bên cạnh thanh nhôm và đánh dấu điểm cắt tại nút bịt

Luôn cắt dây đèn tại điểm cắt giữa điểm đồng để tránh làm hỏng dây.

Dán dây đèn led vào thanh nhôm

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Dán dây LED vào thanh nhôm định hình

Tách băng keo dính phía sau dây đèn và dán vào thanh nhôm

Để ánh sáng phân tán tốt nhất, bạn nên dán dây đèn vào giữa thanh nhôm.

Gắn nút bịt vào đầu thanh nhôm.

Đo thanh nhựa tại 2 đầu nút bịt

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Đo nhựa tán sáng trực tiếp trên thanh nhôm

Do nút bịt chiếm 1 phần chiều dài của thanh nhôm nên bạn cần đo thanh nhựa tán sáng kỹ lưỡng.

Bạn có thể gắn tạm thanh nhựa vào thanh nhôm và lấy dấu

Cắt thanh nhựa tán sáng

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Cắt nhựa tán sáng một cách cẩn thận

Dùng lưỡi cưa mịn để cắt thanh nhựa tán sáng.

Yêu cầu cưa dứt khoát và thẳng để tránh ánh sáng bị lọt qua khe nhựa.

Lắp thanh nhựa vào thanh nhôm

Hướng dẫn chi tiết cách lắp dây LED thanh nhôm định hình
Lắp tấm nhựa tán vào thanh nhôm

Thanh nhựa đã được thiết kế vừa vào rãnh của thanh nhôm, bạn không nên trượt thanh nhựa vào.

Đặt thanh nhựa sát vào đầu nút bịt và nhấn mạnh dọc theo thanh nhựa để nó lọt vào rãnh lắp

Như vậy là bạn đã hoàn thành các bước lắp đèn LED vào thanh nhôm định hình trang trí. Quá đơn giản phải không nào!
